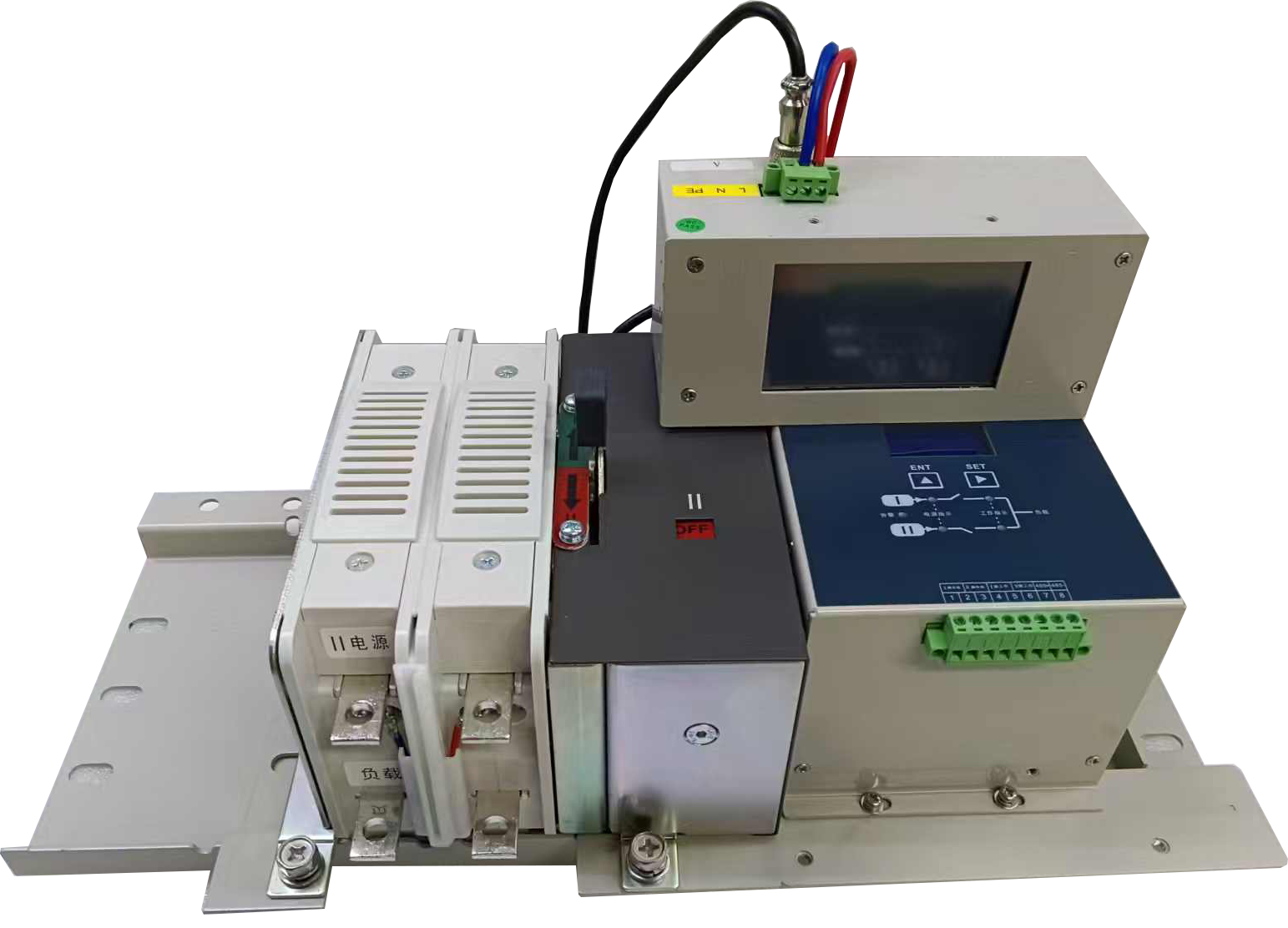

ZR-ATS/XQ-2-2P(F)

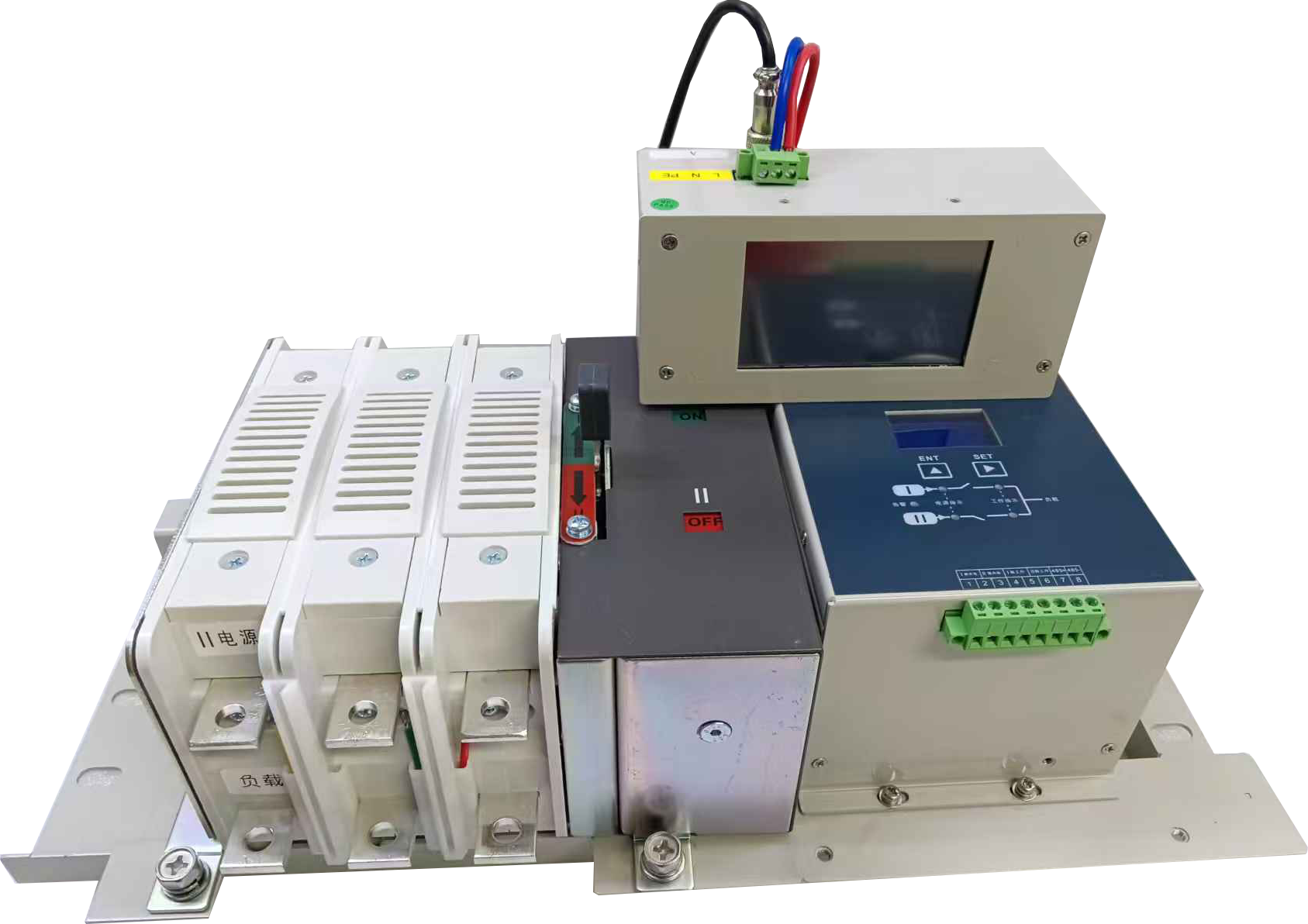

ZR-ATS/XQ-2-3P(F)

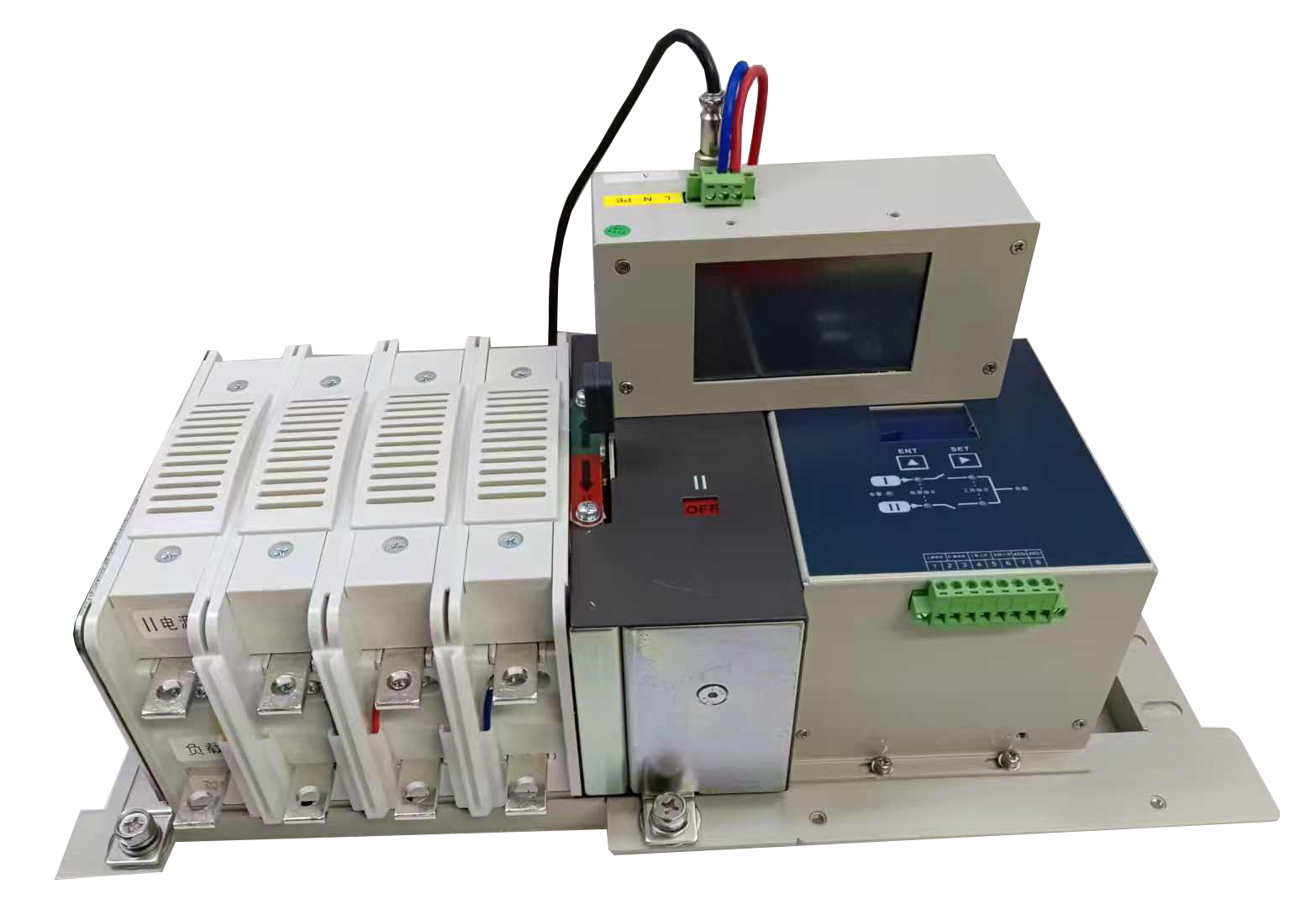

ZR-ATS/XQ-2-4P(F)

很多重要场合，负载的用电可靠性十分重要。为了提高负载的用电可靠性，一般交流供电系统都采用双电源供电，如双路市电、一路市电加一路UPS。电力系统中很多重要负载等都采用这种供电方法。本装置以微处理器为核心构成，可精确检测两路单相、三相电压，对当前工作电源出现的电压失电或欠压做出准确的判断并发出切换指令。该装置结构紧凑、电路先进、接线简单、可靠性高，可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。

ZR-ATS/XQ-2-XX(F)交流双电源切换装置，具有以下特点：

◆ 采用全数字化控制，抗干扰能力强运算速度快。

◆ 切换时间≤60ms，可靠性高。

◆ 过负载能力强，能承受满负载开机。

◆ 外置显示屏，可显示交流双电源切换装置采集和处理的运行数据，提供实时监视、参数设置等功能，极大地方便了用户对双电源切换装置的日常巡查与维护。

◆ 支持485串口通信。

◆ 支持主从（自投自复）、互备（自投不自复）两种工作模式。

        装置主要技术参数

        ◆ 额定输入电压：2P机型AC 220V（±20%）；3P、4P机型 ：380V（±20%）；

        ◆  额定输入频率：50Hz（±5Hz）;

        ◆  额定电流：250A；

        ◆  装置最大功耗：≤ 50W；

        ◆  告警接点输出：两路独立失电告警，一路工作路指示；

        ◆  电压切换门限：额定电压的80%（±10V）,回差10V；

        ◆  装置切换方式：自动切换、手动切换；

        ◆  装置工作模式：主从（自投自复）、互备（自投不自复）；

        ◆  装置切换时间：≤60ms；

        产品安装尺寸

2P机型安装尺寸：463mm（宽）x 158mm（高）x 224mm（深）



图 1   2P机型安装尺寸图

    3P机型安装尺寸：463mm（宽）x 158mm（高）x 224mm（深）



图 2  3P机型安装尺寸图

     4P机型安装尺寸：463mm（宽）x 158mm（高）x 224mm（深）



图 3  4P机型安装尺寸图
